特點
● 全新系列 “開關式永久磁力工作臺夾具系統” ECB系列，為一新的工件夾持概念，適用于立式及臥式CNC綜合切削加工機及銑床，快速夾持工件，可做5面切削加工，鉆孔、攻牙、銑溝槽一次完成，節省加工流程以降低過多加工程序之重覆 公差，并提高工作效率，大幅降低加工成本。
● 可依工件之大小自由組合磁力工作臺之?dāng)?shù)量、位置及間距。
● ECB系列附有替換式“導磁軟爪”，可于夾持工件加工前于機器上直接精修“導磁軟爪”，故無論機器是否精密，皆可做到百分百定位加工，“導磁軟爪”亦可于加工工件時直接鉆孔，攻牙或切溝， “導磁軟爪”之使用功能甚多，使用者可針 對各種不同工件需求自行制作。
● 兩個工作流程即完成工件加工，不但大幅提高加工效率又可達到精度要求。
規格
● 適用于中、大型工件之切削加工。
● 替換式導磁軟爪可做多功能之工件夾持加工。
● 最小工件要求為大于2臺磁力工作臺面積之工件。
● 本磁力工作臺不適用于小型工件之夾持加工。

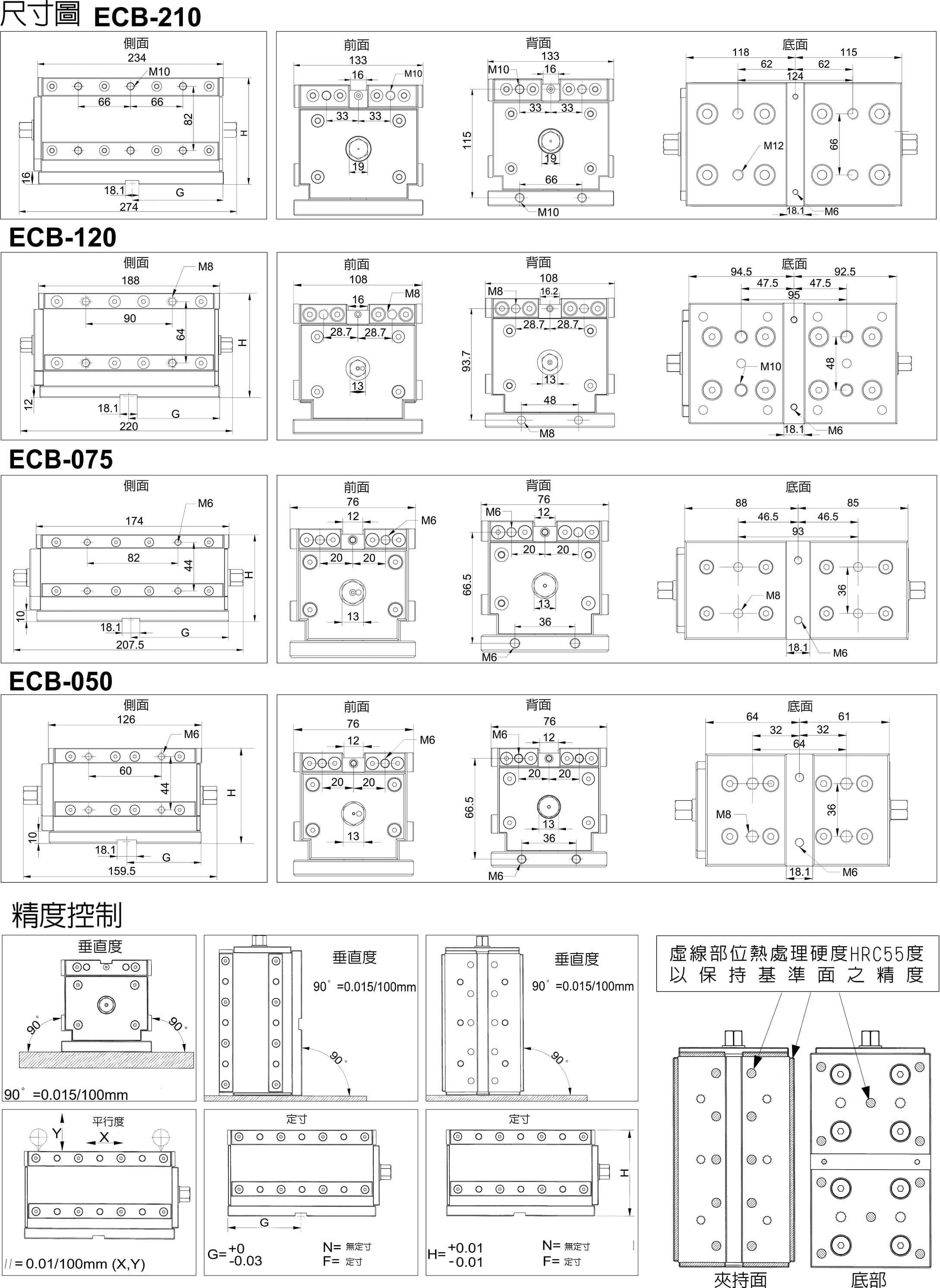

型號 夾持吸力 最小工件
厚度要求G G= +0 - 0.03 H H= +0 - 0.03 凈重 ECB-210 2100kgf±5% 30 115 定寸規格
為訂制品134 定寸規格
為訂制品36kg ECB-120 1200kgf±5% 20 92.5 108 18kg ECB-075 750kgf±5% 15 85 78 9.5kg ECB-050 500kgf±5% 15 61 78 7kg

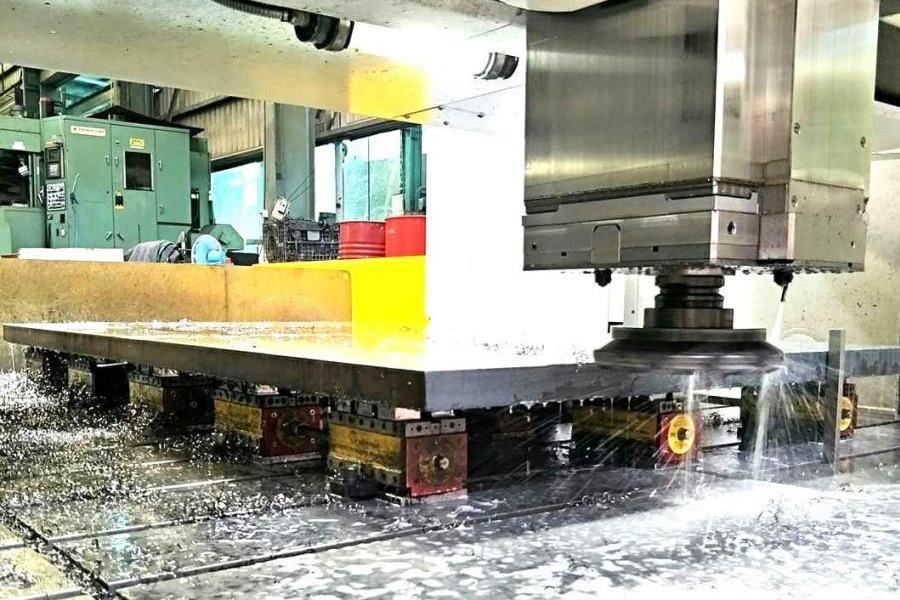

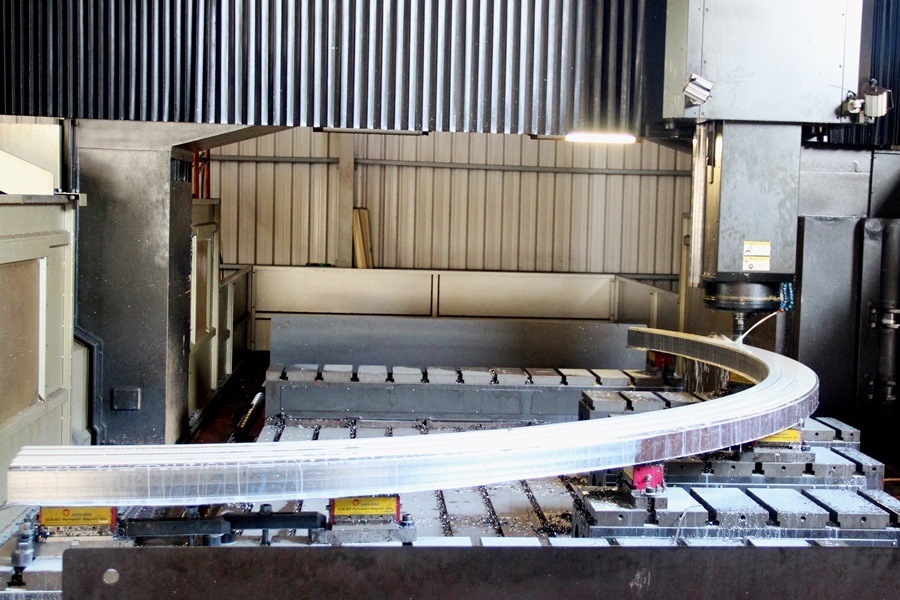

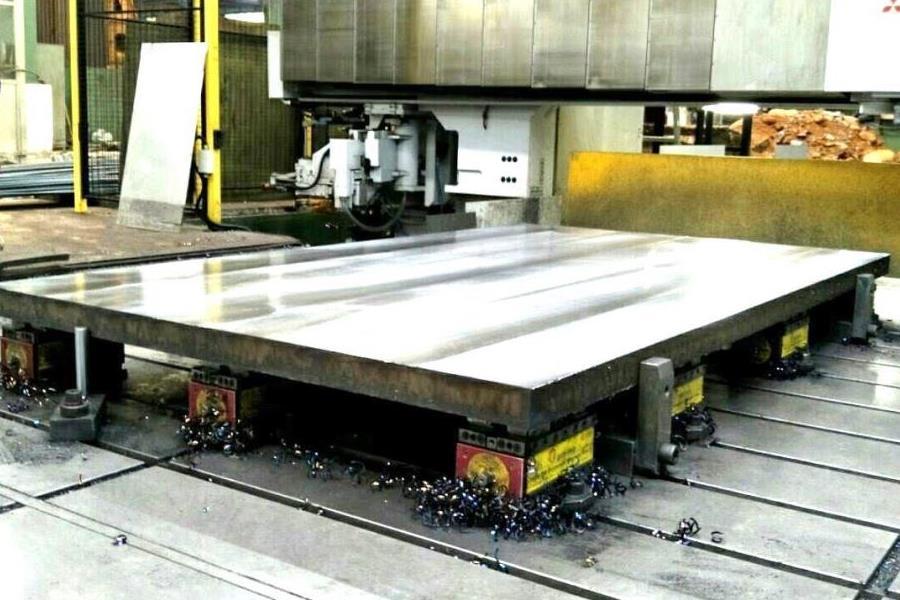

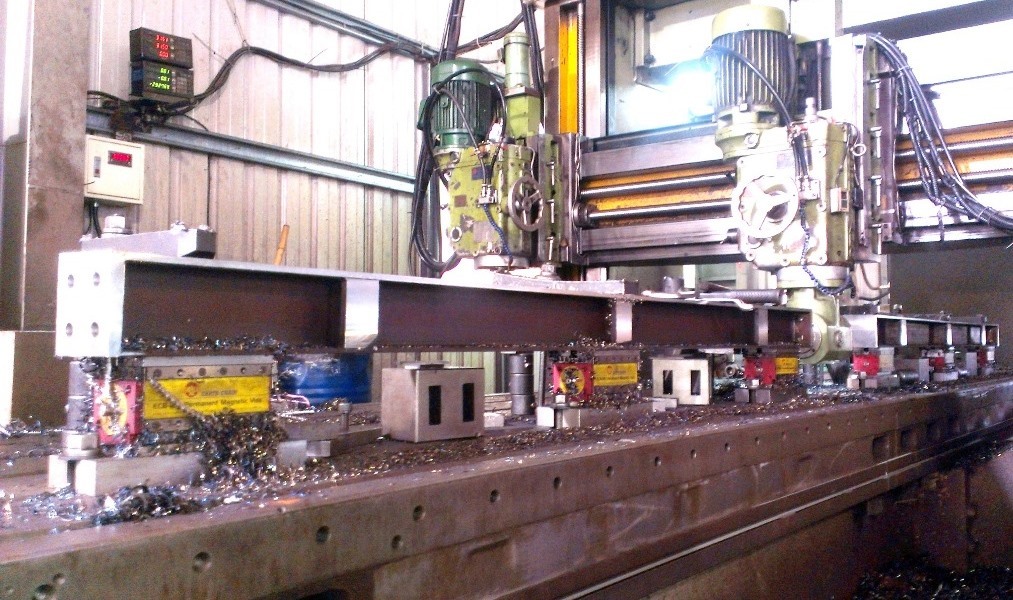

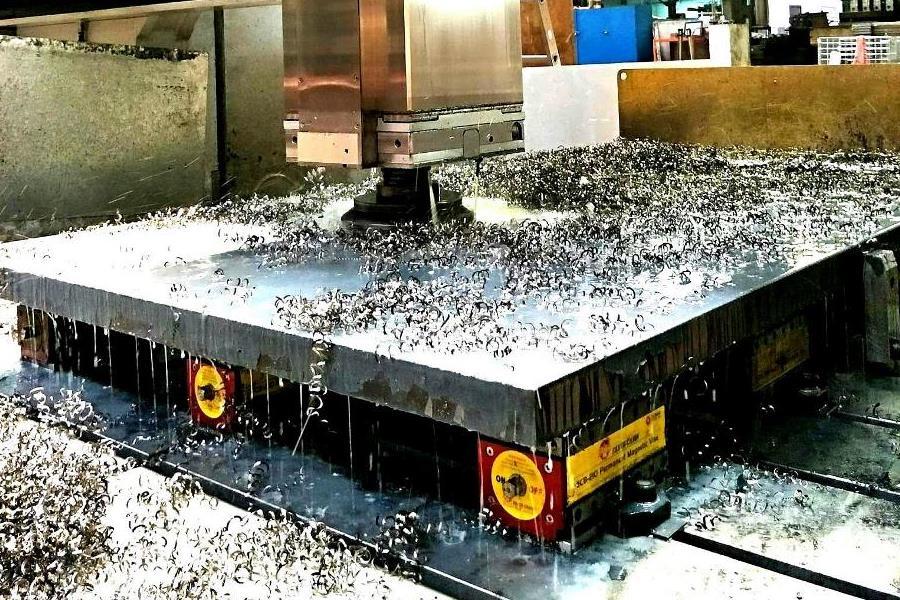

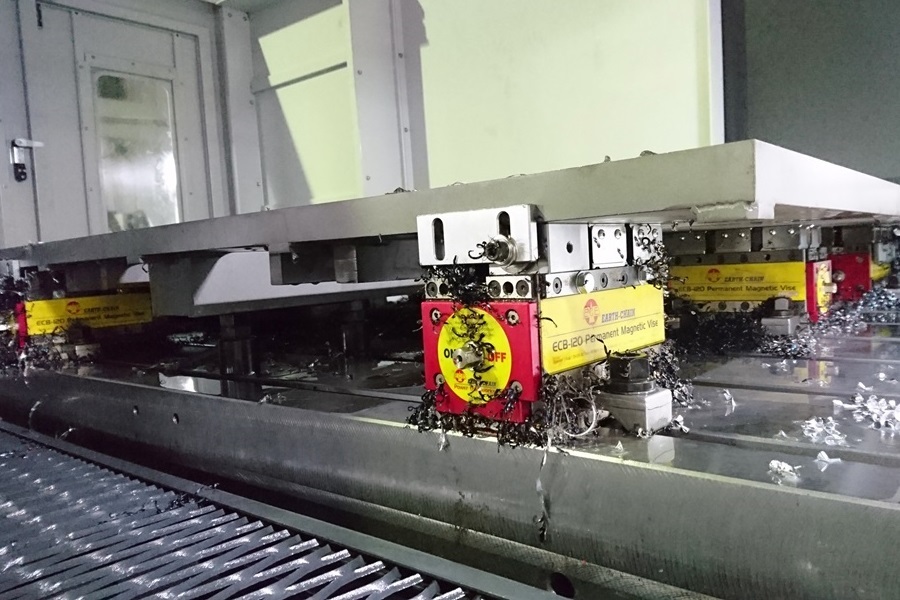

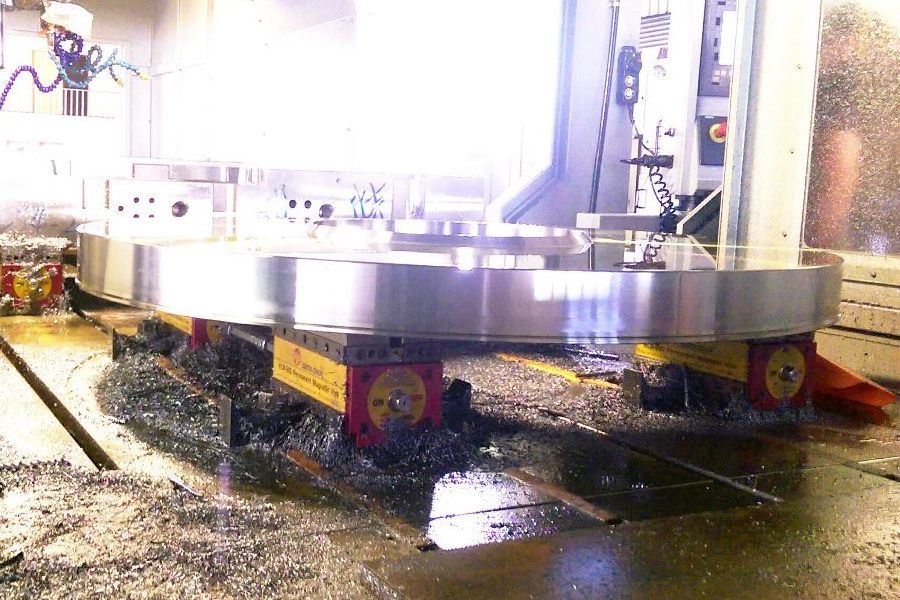

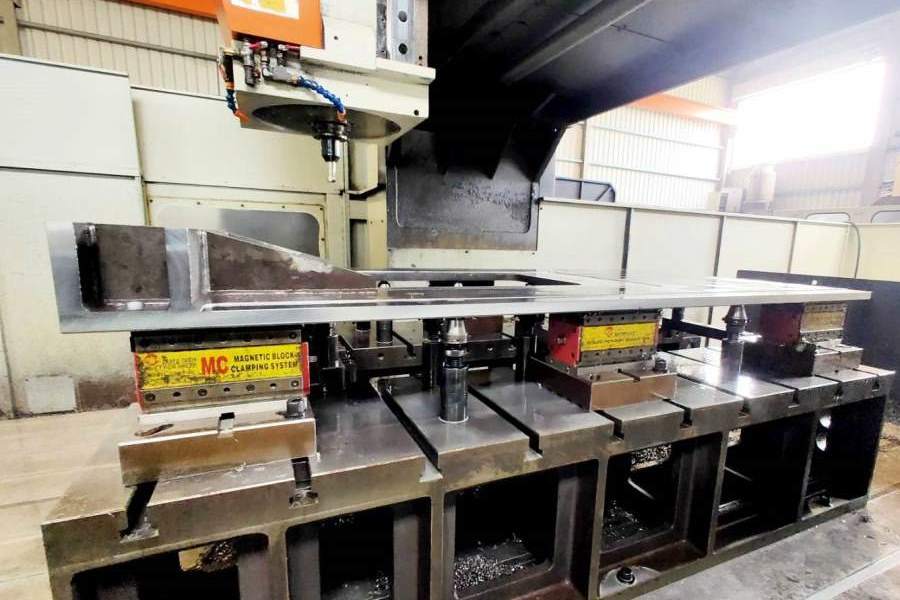

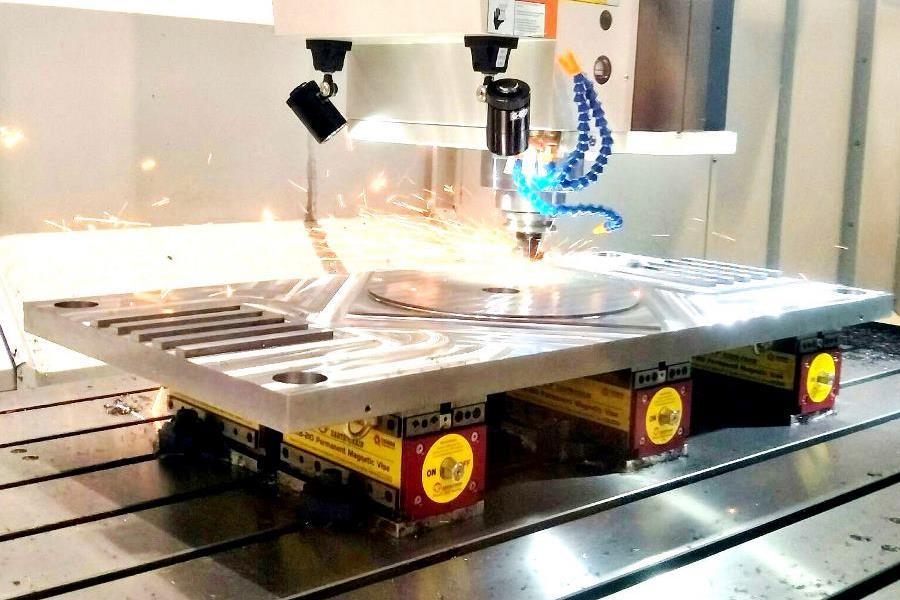

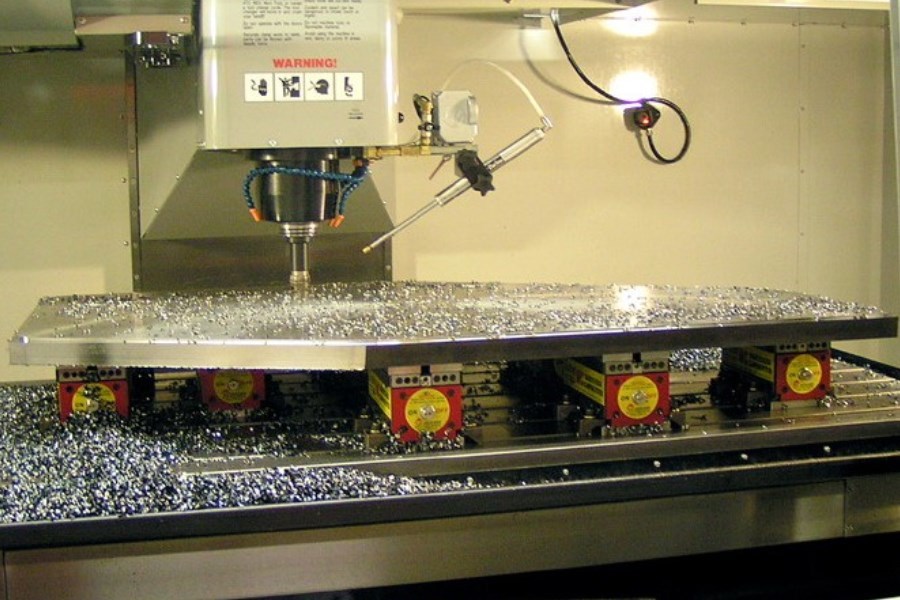

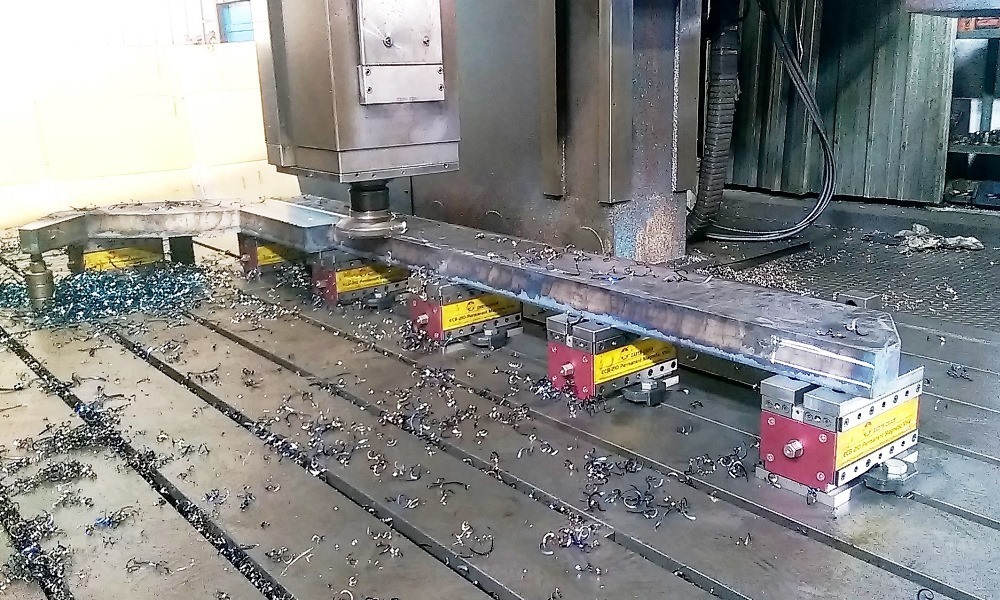

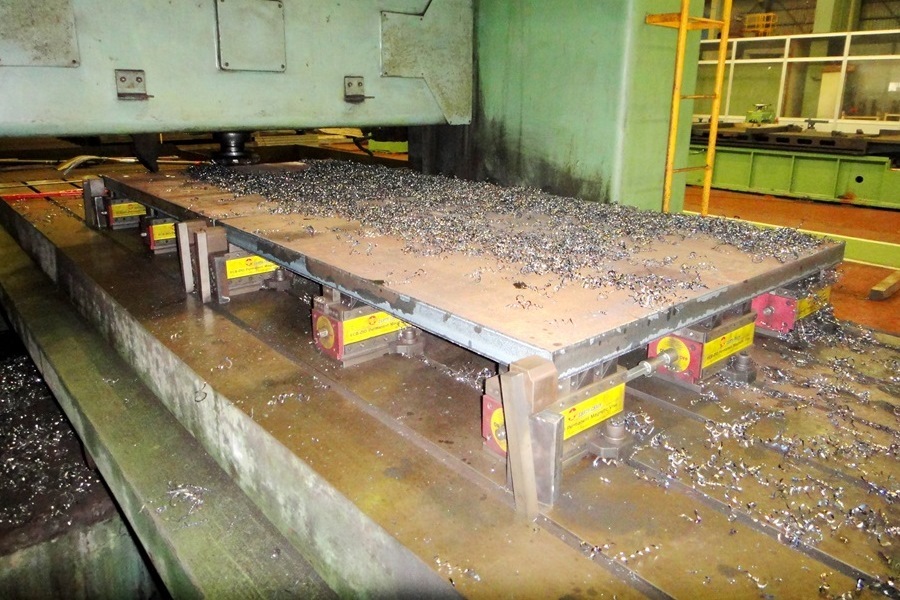

應用圖
1500x800x60 4000X250X30 a1. ECB-120X4
a.ECB-120X4 +job b.ECB-120x5pcs c.ECB-210x4
d.ECB-210x3 e.ECB-210x2 ECB-120X8-2
ECB-120X8 ECB-210 x15PCS-2 ECB-210 x15PCS
ECB-210+EHL-1 ECB-210+EHL-2 ECB-210+EHL-3
ECB-210X3 + spring_blocks + fixed_blocks ECB-210X3 + spring_blocks + fixed_blocks + job ECB-210X4-(200x2200)-1
ECB-210X5 ECB-210X5+SP ECB-210X5+SP+workpiece
ECB-210X6(1545.4x1025)-1 ECB-210X6(1545.4x1025) ECB-210X6(1545.4x1025)work
ECB-210X6(2500x2000) ECB-210X8PC(2800x1300) ECB-210X10(4000x1000)
ECB-210X15+JOB f.ECB-075x2 g.ECB-210+job
h.ECB-210x2+job -
